*支援CJ1W-MD563。
CJ1W-MD
可分別使用兩種介面接頭:富士通接頭和MIL接頭。
輸出側可選擇Sink型或Source型輸出。CJ1W-MD232附負載短路保護功能。
在CPU模組的PC系統設定中,可將ON/OFF應答時間設為0~32ms之間。
另備有5VTTL輸出入模組。*
提供各種不同類型的端子台轉換模組。亦於對外部輸出入裝置進行配線。
關於國外規格
・詳細符號如下:U:UL、U1:UL(Class I Div 2已取得危險場所認證之產品)、C:CSA、UC:cULus、UC1:cULus (Class I Div 2已取得危險場所認證之產品)、CU:cUL、N:NK、L:Lloyd's Register、CE:EC指令。
・有關使用條件,請向本公司洽詢。
輸出入模組
模組種類:CJ1基本I/O模組
|
產品 名稱 |
規格 | 消耗電流(A) | 型號 |
國外 規格 |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
輸出 類型 |
IO點 數輸 |
入電流、電壓 |
共通 數 |
外部 連接 |
占用 點數 |
5V 系列 |
24V 系列 |
|||
|
DC 輸入/ 輸出 ![]() |
Sink型 | 輸入 16點 |
DC24V 7mA | 16點 1共通 |
富士通 接頭 |
2CH | 0.13 | ― | CJ1W-MD231 | UC1、 N、 CE |
| 輸出 16點 |
DC12~24V 0.5A |
16點 1共通 |
||||||||
| 輸入 16點 |
DC24V 7mA | 16點 1共通 |
MIL 接頭 |
2CH | 0.13 | ― | CJ1W-MD233 | |||
| 輸出 16點 |
DC12~24V 0.5A |
16點 1共通 |
||||||||
| 輸入 32點 |
DC24V 4.1mA | 16點 1共通 |
富士通 接頭 |
4CH | 0.14 | ― | CJ1W-MD261 | |||
| 輸出 32點 |
DC12~24V 0.3A |
16點 1共通 |
||||||||
| 輸入 32點 |
DC24V 4.1mA | 16點 1共通 |
MIL 接頭 |
4CH | 0.14 | ― | CJ1W-MD263 | |||
| 輸出 32點 |
DC12~24V 0.3A |
16點 1共通 |
||||||||
|
Source 型 |
輸入 16點 |
DC24V 7mA | 16點 1共通 |
MIL 接頭 |
2CH | 0.13 | ― | CJ1W-MD232 | UC1、 N、L、 CE |
|
| 輸出 16點 |
DC24V 0.5A 保護功能 |
16點 1共通 |
||||||||
|
TTL 模組 ![]() |
― | 輸入 32點 |
DC5V 3.5mA | 16點 1共通 |
MIL 接頭 |
4CH | 0.19 | ― | CJ1W-MD563 | UC1、 N、 CE |
| 輸出 32點 |
DC5V 35mA | 16點 1共通 |
||||||||
附屬品
CJ系列輸出入模組不含附屬品。
請使用以下適合的接頭、連接端子台轉換模組、或I/O終端繼電器。
配線方式請參閱「外部介面」。
適合的接頭
富士通製造的接頭型(輸入32點、輸出32點、輸入64點、輸出64點、輸入32點/輸出32點、輸入16點/輸出16點)用適合的接頭
| 品名 |
連接 方法 |
零組件名稱 | 對象模組 | 型號 | 國外 規格 |
|---|---|---|---|---|---|
|
適合的 接頭 |
焊接型 |
FCN-361J040-AU 接頭 接頭蓋 |
富士通接頭型: (輸入32點/輸出32點型):需要2個 |
C500-CE404 | ― |
| 壓著型 |
FCN-363J040 外罩 接頭 接頭蓋 |
C500-CE405 | |||
| 壓接型 | FCN-367J040-AU/F | C500-CE403 | |||
|
適合的 接頭 |
焊接型 |
FCN-361J024-AU 接頭 接頭蓋 |
富士通接頭型: CJ1W-MD231 (輸入16點/輸出16點型):需要2個 |
C500-CE241 | |
| 壓著型 |
FCN-363J024 插座 接頭 接頭蓋 |
C500-CE242 | |||
| 壓接型 | FCN-367J024-AU/F | C500-CE243 |
MIL接頭型(輸入32點、輸出32點、輸入64點、輸出64點、輸入32點/輸出32點、輸入16點/輸出16點)
用適合的接頭
| 品名 |
連接 方法 |
零組件名稱 | 對象模組 | 型號 | 國外 規格 |
|---|---|---|---|---|---|
|
適合的 接頭 |
壓接型 | FRC5-AO40- 3TOS |
MIL接頭型 (輸入32點/輸出32點型):需要2個 |
XG4M-4030-T | ― |
| 壓著型 | ― | XG5N-401 * | |||
|
適合的 接頭 |
壓接型 | FRC5-AO20- 3TOS |
MIL接頭型 (輸入16點/輸出16點型):需要2個 |
XG4M-2030-T | ― |
| 壓著型 | ― | XG5N-201 * |
*壓著接頭為選購。
適合的連接端子台轉換模組一覽表
| 極數 | 接線方式 | 端子 | 尺寸 | 安裝 | 共通端子 | 洩流器電阻 | LED | I/O模組 | 型號 * | 海外規格 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 深度(mm) | 高度(mm) | 寬度(mm) | DIN鋁軌 | 螺絲 | |||||||||
| 20 |
十字螺絲型
|
M3 | 50 | 48.05 | 81.7 | ○ | ― | 無 | 無 | 無 | CJ1W-MD231 CJ1W-MD232 CJ1W-MD233 |
XW2R-J20GD-T | ― |
| 34 | 50 | 48.05 | 130.7 | CJ1W-MD261 | XW2R-J34GD-C1 | ||||||||
| XW2R-J34GD-C3 | |||||||||||||
| CJ1W-MD263 | XW2R-J34GD-C2 | ||||||||||||
| XW2R-J34GD-C4 | |||||||||||||
| CJ1W-MD563 | XW2R-J34GD-C2 | ||||||||||||
| XW2R-J34GD-C4 | |||||||||||||
| 20 |
一字螺絲型
|
M3 (歐規) |
50 | 48.05 | 81.7 | CJ1W-MD231 CJ1W-MD232 CJ1W-MD233 |
XW2R-E20GD-T | ||||||
| 34 | 50 | 44.81 | 98.5 | CJ1W-MD261 | XW2R-E34GD-C1 | ||||||||
| XW2R-E34GD-C3 | |||||||||||||
| CJ1W-MD263 | XW2R-E34GD-C2 | ||||||||||||
| XW2R-E34GD-C4 | |||||||||||||
| CJ1W-MD563 | XW2R-E34GD-C2 | ||||||||||||
| XW2R-E34GD-C4 | |||||||||||||
| 20 |
端子插入型
|
夾持式 | 50 | 48.05 | 81.7 | CJ1W-MD231 CJ1W-MD232 CJ1W-MD233 |
XW2R-P20GD-T | ||||||
| 34 | 50 | 44.81 | 98.5 | CJ1W-MD261 | XW2R-P34GD-C1 | ||||||||
| XW2R-P34GD-C3 | |||||||||||||
| CJ1W-MD263 | XW2R-P34GD-C2 | ||||||||||||
| XW2R-P34GD-C4 | |||||||||||||
| CJ1W-MD563 | XW2R-P34GD-C2 | ||||||||||||
| XW2R-P34GD-C4 | |||||||||||||
註. 輸入模組和連接端子台轉換模組、連接線的組合請參閱「2. 使用連接端子台轉換模組」。
*僅刊載代表型號。關於表格未列出的型號、詳細規格,請參閱XW2R型系列型錄。
適合的連接端子台轉換模組 連接線
| 外觀 | 接頭 | 纜線長度[m] | 型號 |
|---|---|---|---|
|
XW2Z-[][][]A
|
富士通接頭 24極 - MIL接頭 20極 |
0.5 | XW2Z-050A |
| 1 | XW2Z-100A | ||
| 1.5 | XW2Z-150A | ||
| 2 | XW2Z-200A | ||
| 3 | XW2Z-300A | ||
| 5 | XW2Z-500A | ||
| 7 | XW2Z-700A | ||
| 10 | XW2Z-010A | ||
| 15 | XW2Z-15MA | ||
| 20 | XW2Z-20MA | ||
|
XW2Z-[][][]X
|
MIL接頭 20極 - MIL接頭 20極 |
0.5 | XW2Z-C50X |
| 1 | XW2Z-100X | ||
| 2 | XW2Z-200X | ||
| 3 | XW2Z-300X | ||
| 5 | XW2Z-500X | ||
| 10 | XW2Z-010X | ||
|
XW2Z-[][][]B
|
富士通接頭 40極 - MIL接頭 40極 |
0.5 | XW2Z-050B |
| 1 | XW2Z-100B | ||
| 1.5 | XW2Z-150B | ||
| 2 | XW2Z-200B | ||
| 3 | XW2Z-300B | ||
| 5 | XW2Z-500B | ||
|
XW2Z-[][][]K
|
MIL接頭 40極 - MIL接頭 40極 |
0.5 | XW2Z-C50K |
| 1 | XW2Z-100K | ||
| 1.5 | XW2Z-150K | ||
| 2 | XW2Z-200K | ||
| 3 | XW2Z-300K | ||
| 5 | XW2Z-500K |
適合的I/O終端繼電器一覽表
| 類型 | 系列 | 規格 | 尺寸(水平安裝時) | 安裝 | 型號 | 海外規格 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 區別 | 極性 | 點數 | 開閉部額定通電電流 | 額定電壓 | 寬(mm) | 長(mm) | 高(mm) | 鋁軌 | 螺絲 | |||||
| Push-In Plus端子台 | G70V | 輸入用 | DC輸入 | NPN | 16點(1a×16) | 50mA | DC24V | 143 | 90 | 56 | ○ | ○ | G70V-SID16P *3 | UC、CE(TÜV認證) |
| PNP | G70V-SID16P-1*3 | |||||||||||||
| NPN | G70V-SID16P-C16*4 | |||||||||||||
| PNP | G70V-SID16P-1-C16*4 | |||||||||||||
| 輸出用 | 繼電器輸出 | NPN | 16點(1c×16) | 6A/點、10A/共通 | G70V-SOC16P*3 | |||||||||
| PNP | G70V-SOC16P-1*3 | |||||||||||||
| NPN | G70V-SOC16P-C4*5 | |||||||||||||
| PNP | G70V-SOC16P-1-C4*5 | |||||||||||||
| 標準 | G7TC | 輸入用 | AC輸入 | NPN | 16點(1a×16) | 1A | AC100/(110)V | 182 | 85 | 68 | ○ | ― | G7TC-IA16 AC100/110 | U、C |
| AC200/(220)V | G7TC-IA16 AC200/220 | |||||||||||||
| DC輸入 | DC12V | G7TC-ID16 DC12 | ||||||||||||
| DC24V | G7TC-ID16 DC24 | |||||||||||||
| DC100/110V | G7TC-ID16 DC100/110 | |||||||||||||
| 輸出用 | 繼電器輸出 | NPN | 8點(1a×8) | 5A | DC12V | 102 | G7TC-OC08 DC12 | |||||||
| DC24V | G7TC-OC08 DC24 | |||||||||||||
| 16點(1a×16) | DC12V | 182 | G7TC-OC16 DC12 | |||||||||||
| DC24V | G7TC-OC16 DC24 | |||||||||||||
| PNP | 16點(1a×16) | DC12V | G7TC-OC16-1 DC12 | |||||||||||
| DC24V | G7TC-OC16-1 DC24 | |||||||||||||
| 高容量插座 | G70A *1(僅插座) | 輸出用 | 繼電器輸出 | NPN | 16點(搭載G2R型繼電器時可1c×16) | 10A(端子台容許電流) | DC24V | 234 | 75 | 64 | ○ | ― | G70A-ZOC16-3 | U、C、CE、(VDE認證) |
| PNP | G70A-ZOC16-4 | |||||||||||||
| 省空間 | 直立型G70D-V | 輸出用 | 繼電器輸出 | NPN | 16點(1a×16) | 5A或3A *2 | DC24V | 135 | 46 | 81 | ○ | ○ | G70D-VSOC16 | U、C、CE(VDE認證) |
| MOS FET繼電器輸出 | 0.3A | G70D-VFOM16 | ||||||||||||
| 扁平型G70D | 繼電器輸出 | NPN | 8點(1a×8) | 5A | 68 | 93 | 44 | ○ | ○ | G70D-SOC08 | ― | |||
| 16點(1a×16) | 3A | 156 | 51 | 39 | G70D-SOC16 | |||||||||
| PNP | 16點(1a×16) | 3A | G70D-SOC16-1 | |||||||||||
| MOS FET繼電器輸出 | NPN | 16點(1a×16) | 0.3A | G70D-FOM16 | ||||||||||
| PNP | G70D-FOM16-1 | |||||||||||||
| 高容量、省空間 | G70R | 輸出用 | 繼電器輸出 | NPN | 8點(1a×8) | 10A | DC24V | 136 | 93 | 55 | ○ | ○ | G70R-SOC08*6 | ― |
*2.ON點數為8點以下:5A,ON點數為9點以上:3A
*3. 端子台端的內部共通處理:無內部連接
*4. 端子台端的內部共通處理:16點內部連接
*5. 端子台端的內部共通處理:每4點內部連接端子台最下層
*6.G70R-SOC08型已結束接單。
註1. I/O模組和I/O終端繼電器、連接線的組合請參閱「3. 使用I/O終端繼電器」。
2. 關於各系列詳細規格,請參閱各相關資料表。
3. 線圈額定電壓為AC時為3額定規格。AC110V、220V時無法使用50Hz。
I/O終端繼電器用附接頭纜線
| 種類 | 產品名稱 | I/O區分 | 外觀 | 纜線長度L(mm) | 型號 | |
|---|---|---|---|---|---|---|
| 富士通接頭(24極) | 附接頭纜線(1對1)XW2Z-R[]C | 16點輸入用、16點輸出用 | ![]() |
1000 | XW2Z-R100C | |
| 1500 | XW2Z-R150C | |||||
| 2000 | XW2Z-R200C | |||||
| 3000 | XW2Z-R300C | |||||
| 5000 | XW2Z-R500C | |||||
| 富士通接頭(40極) | 附接頭纜線(1對2)XW2Z-RI[]C-[]、XW2Z-RO[]C-[] | 32點輸入用 | ![]() |
(A)1,000 | (B)750 | XW2Z-RI100C-75 |
| (A)1,500 | (B)1,250 | XW2Z-RI150C-125 | ||||
| (A)2,000 | (B)1,750 | XW2Z-RI200C-175 | ||||
| (A)3,000 | (B)2,750 | XW2Z-RI300C-275 | ||||
| (A)5,000 | (B)4,750 | XW2Z-RI500C-475 | ||||
| 32點輸出用 | (A)1,000 | (B)750 | XW2Z-RO100C-75 | |||
| (A)1,500 | (B)1,250 | XW2Z-RO150C-125 | ||||
| (A)2,000 | (B)1,750 | XW2Z-RO200C-175 | ||||
| (A)3,000 | (B)2,750 | XW2Z-RO300C-275 | ||||
| (A)5,000 | (B)4,750 | XW2Z-RO500C-475 | ||||
| MIL接頭(20極) | 附接頭纜線(1對1)XW2Z-RO[]C、XW2Z-RI[]C | 16點輸入用、16點輸出用 | ![]() |
250 | XW2Z-RO25C | |
| 500 | XW2Z-RO50C | |||||
| 250 | XW2Z-RI25C | |||||
| 500 | XW2Z-RI50C | |||||
| MIL接頭(40極) | 附接頭纜線(1對2)XW2Z-RO[]-[]-D1、XW2Z-RI[]-[]-D1 | 32點輸入用、32點輸出用 | ![]() |
(A)500 | (B)250 | XW2Z-RO50-25-D1 |
| (A)750 | (B)500 | XW2Z-RO75-50-D1 | ||||
| (A)1,000 | (B)750 | XW2Z-RO100-75-D1 | ||||
| (A)1,500 | (B)1,250 | XW2Z-RO150-125-D1 | ||||
| (A)2,000 | (B)1,750 | XW2Z-RO200-175-D1 | ||||
| (A)3,000 | (B)2,750 | XW2Z-RO300-275-D1 | ||||
| (A)5,000 | (B)4,750 | XW2Z-RO500-475-D1 | ||||
| (A)500 | (B)250 | XW2Z-RI50-25-D1 | ||||
| (A)750 | (B)500 | XW2Z-RI75-50-D1 | ||||
| (A)1,000 | (B)750 | XW2Z-RI100-75-D1 | ||||
| (A)1,500 | (B)1,250 | XW2Z-RI150-125-D1 | ||||
| (A)2,000 | (B)1,750 | XW2Z-RI200-175-D1 | ||||
| (A)3,000 | (B)2,750 | XW2Z-RI300-275-D1 | ||||
| (A)5,000 | (B)4,750 | XW2Z-RI500-475-D1 | ||||
DC24V輸入/電晶體輸出模組輸入16點/輸出16點 CJ1W-MD231型
| 名稱 | DC輸入/電晶體輸出模組(Sink型)(富士通接頭、16點/16點) | ||
|---|---|---|---|
| 型號 | CJ1W-MD231 | ||
| 輸出部(CN1) | 輸入部(CN2) | ||
| 額定電壓 | DC12~24V | 額定輸入電壓 | DC24V |
|
使用負載 電壓範圍 |
DC10.2~26.4V |
容許輸入 電壓範圍 |
DC20.4~26.4V |
|
最大負載 電流 |
0.5A/點、2.0A/模組 | 輸入阻抗 | 3.3kΩ |
|
最大突波 電流 |
4.0A/點 10ms以下 | 輸入電流 | 7mA(TYP.)(DC24V) |
| 漏電流 | 0.1mA以下 |
ON電壓 /ON電流 |
DC14.4V以上/3mA以上 |
| 殘留電壓 | 1.5V以下 |
OFF電壓/ OFF電流 |
DC5V以下/1mA以下 |
| ON應答時間 | 0.1ms以下 | ON應答時間 | 8.0ms以下 (可藉由設定切換0~32ms) * |
| OFF應答時間 | 0.8ms以下 | ||
| 迴路數 | 16點(16點/共通1迴路) | OFF應答時間 | 8.0ms以下 (可藉由設定切換0~32ms) * |
| 保險絲 | 無 | ||
|
外部供給 電源 |
DC10.2~26.4V 20mA以上 | 迴路數 | 16點(16點/共通1迴路) |
| 同時ON點數 | 75% (12點) DC24V時 | ||
| 絕緣阻抗 | 全外部端子和GR端子間20MΩ以上 (at 100 VDC) | ||
| 耐電壓 | 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下 | ||
|
內部消耗 電流 |
DC5V:130mA以下 | ||
| 重量 | 90g以下 | ||
| 附屬品 | 無 | ||
| 迴路構成 | CN1(OUT) | CN2(IN) | |

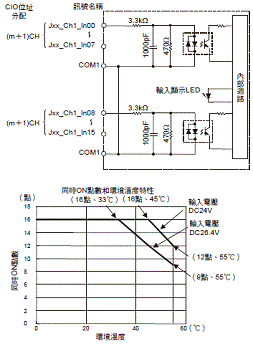

![]() ・各端子的訊號名稱為設備變數名稱。 |
![]() ・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
||
|
外部連接圖、 變數的對照圖 |
![]() |
![]() |
|
|
˙配線時,請注意外部供給電源的極性。 |
˙CN2的A9和B9 (COM1)的兩個端子務必相互接線。 |
||
DC24V輸入/電晶體輸出模組輸入16點/輸出16點 CJ1W-MD233型
| 名稱 | DC輸入/電晶體輸出模組(Sink型)(MIL接頭、16點/16點) | ||
|---|---|---|---|
| 型號 | CJ1W-MD233 | ||
| 輸出部(CN1) | 輸入部(CN2) | ||
| 額定電壓 | DC12~24V | 額定輸入電壓 | DC24V |
|
使用負載 電壓範圍 |
DC10.2~26.4V |
容許輸入 電壓範圍 |
DC20.4~26.4V |
| 最大負載電流 | 0.5A/點、2.0A/模組 | 輸入阻抗 | 3.3kΩ |
| 最大突波電流 | 4.0A/點 10ms以下 | 輸入電流 | 7mA (TYP.)(DC24V) |
| 漏電流 | 0.1mA以下 |
ON電壓 /ON電流 |
DC14.4V以上/3mA以上 |
| 殘留電壓 | 1.5V以下 |
OFF電壓 /OFF電流 |
DC5V以下/1mA以下 |
| ON應答時間 | 0.1ms以下 | ON應答時間 | 8.0ms以下 (可藉由設定切換0~32ms) * |
| OFF應答時間 | 0.8ms以下 | ||
| 迴路數 | 16點(16點/共通1迴路) | OFF應答時間 | 8.0ms以下 (可藉由設定切換0~32ms) * |
| 保險絲 | 無 | ||
|
外部供給 電源 |
DC10.2~26.4V 20mA以上 | 迴路數 | 16點(16點/共通1迴路) |
| 同時ON點數 | 75% (12點) DC24V時 | ||
| 絕緣阻抗 | 全外部端子和GR端子間20MΩ以上 (at 100 VDC) | ||
| 耐電壓 | 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下 | ||
| 內部消耗電流 | DC5V:130mA以下 | ||
| 重量 | 90g以下 | ||
| 附屬品 | 無 | ||
| 迴路構成 | CN1(OUT) | CN2(IN) | |

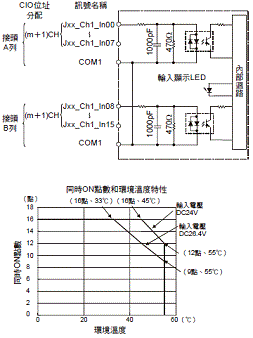

![]() ・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
![]() 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
||
|
外部連接圖、 變數的對照圖 |
![]() ・配線時,請注意外部供給電源的極性。 務必相互接線。 |
![]() ˙CN2的3和4(COM1)的兩個端子務必相互接線。 |
|
DC24V輸入/電晶體輸出模組輸入32點/輸出32點 CJ1W-MD261型
| 名稱 | DC輸入/電晶體輸出模組(Sink型)(富士通接頭、32點/32點) | ||
|---|---|---|---|
| 型號 | CJ1W-MD261 | ||
| 輸出部(CN1) | 輸入部(CN2) | ||
| 額定電壓 | DC12~24V | 額定輸入電壓 | DC24V |
|
使用負載 電壓範圍 |
DC10.2~26.4V |
容許輸入 電壓範圍 |
DC20.4~26.4V |
|
最大負載 電流 |
0.3A/點(1.6A/共通、3.2A/模組) | 輸入阻抗 | 5.6kΩ |
|
最大突波 電流 |
3.0A/點 10ms以下 | 輸入電流 | 4.1mA(TYP.)(DC24V) |
| 漏電流 | 0.1mA以下 |
ON電壓 /ON電流 |
DC19.0V以上/3mA以上 *2 |
| 殘留電壓 | 1.5V以下 |
OFF電壓 /OFF電流 |
DC5V以下/1mA以下 |
| ON應答時間 | 0.5ms以下 | ON應答時間 | 8.0ms以下 (可藉由設定切換0~ 32ms)*1 |
| OFF應答時間 | 1.0ms以下 | ||
| 迴路數 | 32點(16點/共通2迴路) | OFF應答時間 | 8.0ms以下 (可藉由設定切換0~32ms)*1 |
| 保險絲 | 無 | ||
|
外部供給 電源 |
DC10.2~26.4V 30mA以上 | 迴路數 | 32點(16點/共通2迴路) |
| 同時ON點數 | 75% (24點) DC24V時 | ||
| 絕緣阻抗 | 全外部端子和GR端子間20MΩ以上 (at 100 VDC) | ||
| 耐電壓 | 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下 | ||
| 內部消耗電流 | DC5V:140mA以下 | ||
| 重量 | 110g以下 | ||
| 附屬品 | 無 | ||
| 迴路構成 | CN1(OUT) | CN2(IN) | |
![]() 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
![]() 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
||
![]() |
|||
|
外部連接圖、 變數的對照圖 |
![]() ・CN1的A19和A9(COM0(0V))的兩個端子務必相互接線。 |
![]() ˙CN2的A9和A18(COM2)的兩個端子務必相互接線。 |
|
*2. 連接2線式感測器時,有以下限制。
・請確保輸入電源電壓大於ON電壓(19V)加上感測器的殘留電壓(約3V)。
・請使用最小負載電流為3mA的感測器。
・如果連接的感測器最小負載電流為5mA或者更高時,請連接洩流器電阻。
DC24V輸入/電晶體輸出模組輸入32點/輸出32點 CJ1W-MD263型
| 名稱 | DC輸入/電晶體輸出模組(Sink型)(MIL接頭、32點/32點) | ||
|---|---|---|---|
| 型號 | CJ1W-MD263 | ||
| 輸出部(CN1) | 輸入部(CN2) | ||
| 額定電壓 | DC12~24V | 額定輸入電壓 | DC24V |
|
使用負載 電壓範圍 |
DC10.2~26.4V |
容許輸入 電壓範圍 |
DC20.4~26.4V |
| 最大負載電流 | 0.3A/點(1.6A/共通、3.2A/模組) | 輸入阻抗 | 5.6kΩ |
| 最大突波電流 | 3.0A/點 10ms以下 | 輸入電流 | 4.1mA(TYP.)(DC24V) |
| 漏電流 | 0.1mA以下 |
ON電壓 /ON電流 |
DC19.0V以上/3mA以上 *2 |
| 殘留電壓 | 1.5V以下 |
OFF電壓 /OFF電流 |
DC5V以下/1mA以下 |
| ON應答時間 | 0.5ms以下 | ON應答時間 | 8.0ms以下 (可藉由設定切換0~ 32ms)*1 |
| OFF應答時間 | 1.0ms以下 | ||
| 迴路數 | 32點(16點/共通2迴路) | OFF應答時間 | 8.0ms以下 (可藉由設定切換0~32ms)*1 |
| 保險絲 | 無 | ||
|
外部供給 電源 |
DC10.2~26.4V 30mA以上 | 迴路數 | 32點(16點/共通2迴路) |
| 同時ON點數 | 75% (24點) DC24V時 | ||
| 絕緣阻抗 | 全外部端子和GR端子間20MΩ以上 (at 100 VDC) | ||
| 耐電壓 | 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下 | ||
| 內部消耗電流 | DC5V:140mA以下 | ||
| 重量 | 110g以下 | ||
| 附屬品 | 無 | ||
| 迴路構成 | CN1(OUT) | CN2(IN) | |
![]() 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
![]() 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
||
![]() |
|||
|
外部連接圖、 變數的對照圖 |
![]() ・CN1的23和24(COM0)的兩個端子務必相互接線。 |
![]() 另外,請配置相同極性。 ˙CN2的3和4(COM3)的兩個端子務必相互接線。 另外,請配置相同極性。 ˙各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
|
*2. 連接2線式感測器時,有以下限制。
・請確保輸入電源電壓大於ON電壓(19V)加上感測器的殘留電壓(約3V)。
・請使用最小負載電流為3mA的感測器。
・如果連接的感測器最小負載電流為5mA或者更高時,請連接洩流器電阻。
DC24V輸入/電晶體輸出模組輸入16點/輸出16點 CJ1W-MD232型
| 名稱 | DC輸入/電晶體輸出模組(Source型)(MIL接頭、16點/16點) | ||
|---|---|---|---|
| 型號 | CJ1W-MD232 | ||
| 輸出部(CN1) | 輸入部(CN2) | ||
| 額定電壓 | DC24V | 額定輸入電壓 | DC24V |
|
使用負載 電壓範圍 |
DC20.4~26.4V |
容許輸入 電壓範圍 |
DC20.4~26.4V |
| 最大負載電流 | 0.5A/點、2.0A/模組 | 輸入阻抗 | 3.3kΩ |
| 漏電流 | 0.1mA以下 | 輸入電流 | 7mA(TYP.)(DC24V) |
| 殘留電壓 | 1.5V以下 |
ON電壓 /ON電流 |
DC14.4V以上/3mA以上 |
| ON應答時間 | 0.5ms以下 |
OFF電壓 /OFF電流 |
DC5V以下/1mA以下 |
| OFF應答時間 | 1.0ms以下 | ON應答時間 | 8.0ms以下 (可藉由設定切換0~32ms) * |
|
負載短路 保護功能 |
檢測電流0.7~2.5A 異常解除後自動復歸 |
OFF應答時間 | 8.0ms以下 (可藉由設定切換0~32ms) * |
| 迴路數 | 16點(16點/共通1迴路) | 迴路數 | 16點(16點/共通1迴路) |
|
外部供給 電源 |
DC20.4~26.4V 40mA以上 | 同時ON點數 | 75% (12點) DC24V時 |
| 絕緣阻抗 | 全外部端子和GR端子間20MΩ以上 (at 100 VDC) | ||
| 耐電壓 | 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下 | ||
|
內部消耗 電流 |
DC5V:130mA以下 | ||
| 重量 | 100g以下 | ||
| 附屬品 | 無 | ||
| 迴路構成 | CN1(OUT) | CN2(IN) | |
![]() 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
![]() 設備變數名稱是設備名稱作為「Jxx」時的名稱。 ![]() |
||
|
外部連接圖、 變數的對照圖 |
![]() ・配線時,請注意外部供給電源的極性。 |
![]() ˙CN2的3和4(COM1)的兩個端子務必相互接線。 |
|
TTL輸出入模組 輸入32點/輸出32點 CJ1W-MD563型
| 名稱 | TTL輸出入模組(MIL接頭 32點/32點) | ||
|---|---|---|---|
| 型號 | CJ1W-MD563 | ||
| 輸出部(CN1) | 輸入部(CN2) | ||
| 額定電壓 | DC5V±10% | 額定輸入電壓 | DC5V±10% |
|
使用負載 電壓範圍 |
DC4.5~5.5V | 輸入阻抗 | 1.1kΩ |
| 最大負載電流 | 35mA/點 (560mA/共通、1.12A/模組) |
輸入電流 | 約3.5mA(DC5V) |
| ON電壓 | DC3.0V以上 | ||
| 漏電流 | 0.1mA以下 | OFF電壓 | DC1.0V以下 |
| 殘留電壓 | 0.4V以下 | ON應答時間 | 8.0ms以下 (可藉由設定切換0~32ms) * |
| ON應答時間 | 0.2ms以下 | ||
| OFF應答時間 | 0.3ms以下 | OFF應答時間 | 8.0ms以下 (可藉由設定切換0~32ms) * |
| 迴路數 | 32點(16點/共通2迴路) | ||
| 保險絲 | 無 | 迴路數 | 32點(16點/共通2迴路) |
| 外部供給電源 | DC5V±10% 40mA以上(1.2mA×ON點數) | 同時ON點數 | 100% (16點/共通)同時ON |
| 絕緣阻抗 | 全外部端子和GR端子間20MΩ以上 (at 100 VDC) | ||
| 耐電壓 | 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下 | ||
| 內部消耗電流 | DC5V:190mA以下 | ||
| 重量 | 110g以下 | ||
| 附屬品 | 無 | ||
| 迴路構成 | CN1(OUT) | CN2(IN) | |
![]() 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
![]() 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
||
|
外部連接圖、 變數的 |

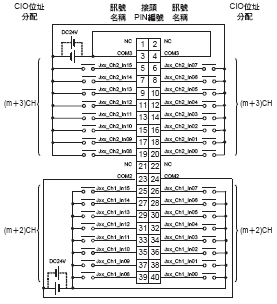

![]() ・配線時,請注意外部供給電源的極性。 |
![]() ˙CN2的23和24(COM2)的兩個端子務必相互接線。 |
|
輸出入模組的位元分配
32點輸出入模組
| CIO位址分配 | 訊號名稱 (CJ/NJ) |
|
|---|---|---|
| CH | 位元 | |
| mCH (輸出) |
0 | OUT0/Jxx_Ch1_Out00 |
| 1 | OUT1/Jxx_Ch1_Out01 | |
| : | : | |
| 14 | OUT14/Jxx_Ch1_Out14 | |
| 15 | OUT15/Jxx_Ch1_Out15 | |
| (m+1) CH (輸入) |
0 | IN0/Jxx_Ch1_In00 |
| 1 | IN1/Jxx_Ch1_In01 | |
| : | : | |
| 14 | IN14/Jxx_Ch1_In14 | |
| 15 | IN15/Jxx_Ch1_In15 | |
64點輸出入模組
| CIO位址分配 | 訊號名稱 (CJ/NJ) |
|
|---|---|---|
| CH | 位元 | |
| mCH (輸出) |
0 | OUT0/Jxx_Ch1_Out00 |
| 1 | OUT1/Jxx_Ch1_Out01 | |
| : | : | |
| 14 | OUT14/Jxx_Ch1_Out14 | |
| 15 | OUT15/Jxx_Ch1_Out15 | |
| (m+1) CH (輸出) |
0 | OUT0/Jxx_Ch2_Out00 |
| 1 | OUT1/Jxx_Ch2_Out01 | |
| : | : | |
| 14 | OUT14/Jxx_Ch2_Out14 | |
| 15 | OUT15/Jxx_Ch2_Out15 | |
| (m+2) CH (輸入) |
0 | IN0/Jxx_Ch1_In00 |
| 1 | IN1/Jxx_Ch1_In01 | |
| : | : | |
| 14 | IN14/Jxx_Ch1_In14 | |
| 15 | IN15/Jxx_Ch1_In15 | |
| (m+3) CH (輸入) |
0 | IN0/Jxx_Ch2_In00 |
| 1 | IN1/Jxx_Ch2_In01 | |
| : | : | |
| 14 | IN14/Jxx_Ch2_In14 | |
| 15 | IN15/Jxx_Ch2_In15 | |
(單位:mm)
32點型(DC24V 輸入/電晶體輸出模組)

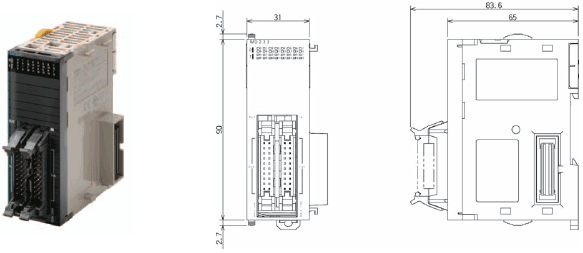

富士通接頭型(24 PIN×2)
CJ1W-MD231型(富士通接頭 輸入:DC24V 16點、輸出:DC12~24V 0.5A 16點)

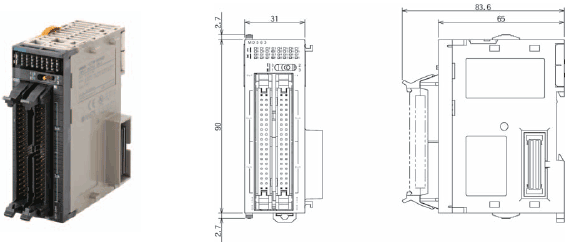

MIL接頭型(20 PIN×2)
CJ1W-MD232型(MIL 接頭 輸入:DC24V 16點、輸出:DC24V 0.5A 16點、附負載短路保護功能)
CJ1W-MD233型(MIL 接頭 輸入:DC24V 16點、輸出:DC12~24V 0.5A 16點)

64點型(DC24V 輸入/電晶體輸出模組、TTL輸出入模組)

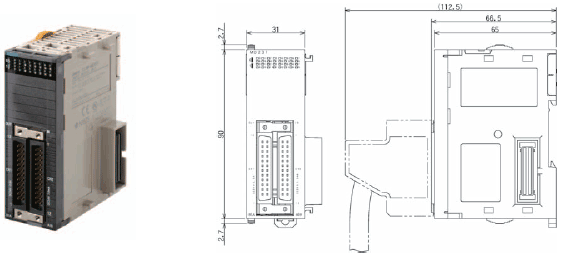

富士通接頭型(40 PIN×2)
CJ1W-MD261型(富士通接頭 輸入:DC24V 32點、輸出:DC12~24V 0.3A 32點)

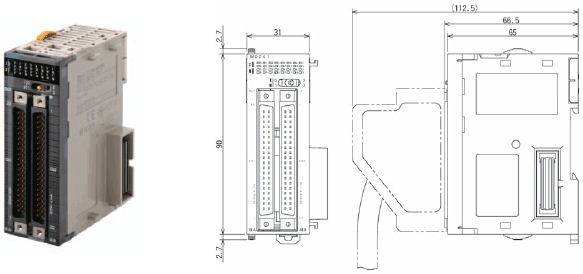

MIL接頭型(40 PIN×2)
CJ1W-MD263型(MIL 接頭 輸入:DC24V 32點、輸出:DC12~24V 0.3A 32點)
CJ1W-MD563型(MIL 接頭 輸入:TTL32點、輸出:TTL (DC5V 35mA) 32點)

中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
| - [5544KB] |
2022年10月4日
20221004
|
CJ1W-MD 規格說明書 |
English
Global Edition
| Catalog Name | Catalog Number [size] |
Last Update | |
|---|---|---|---|
| - [3567KB] |
May 16, 2022
20220516
|
CJ1W-MD Data Sheet | |
| G126-E1-02 [2435KB] |
Apr 03, 2017
20170403
|
XW2Z-R Data Sheet | |
| J217-E1-03 [1149KB] |
Nov 14, 2022
20221114
|
G70V/G7TC/G70A/G70D Table of I/O Relay Terminal and connectable device combinations | |
| G154-E1-01 [1466KB] |
Oct 11, 2022
20221011
|
Table of PLC I/O Unit Connection Correspondance |
誠睿台南所 TEL:06-2493086
誠睿台中所 TEL:04-23380790
誠睿新竹所 TEL:03-6685558
客服信箱 service@hitifa.com.tw
