K6CM

K6CM

產品特色
將三相感應馬達／泵浦的狀態數值化。
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

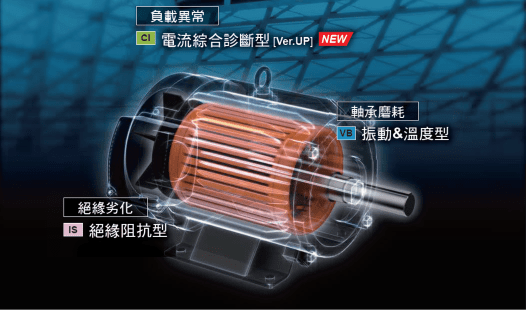

其實是可以發現的 馬達異常的徵兆

K6CM 特長 1

●追加推出亦適用於使用變頻器環境的機種。
●可設定門檻值得知保養時機

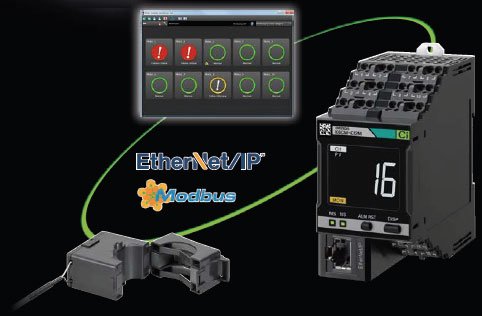

●使用工具軟體，可於PC監控
●現有設備也可輕鬆加裝的夾持式CT

K6CM 特長 2

K6CM-CI

本體

監控類型 劣化度 / 劣化度1 劣化度2 電源電壓 型號
電流綜合診斷型 ● ● AC100-240V K6CM-CI2MA-EIP
● ● AC/DC24V K6CM-CI2MD-EIP
● AC100-240V K6CM-CI2MA-EIP
● AC/DC24V K6CM-CI2MD-EIP

注. K6CM-CIM型會測量劣化度的特徵量，K6CM-CI2M會測量劣化度1與劣化度2的特徵量。K6CM-CIM的劣化度與劣化度1相同。
兩種型號間的差異請參閱使用者手冊（SGTE-720）。

CT （另售）

額定一次側電流 適用型號 型號
5 A K6CM-CI K6CM-CICB005
25 A K6CM-CICB025
100 A K6CM-CICB100
200 A K6CM-CICB200
400 A K6CM-CICB400
600 A K6CM-CICB600

注. 每1台主機組合1台感測器。CT附有連接用電纜。請選用適用馬達的電流值落於測量範圍內的CT。電流值的計算請參閱21 頁的技術資料。

K6CM-VB

本體

監控類型 電源電壓 型號
振動＆溫度型 AC100-240V K6CM-VBMA-EIP
AC/DC24V K6CM-VBMD-EIP

輸入部

振動＆溫度感測器（另售）

外觀（前置放大器） 外觀（感測頭） 安裝部 適用型號 型號
3686_lu_8_1 3686_lu_8_2 M6 螺絲 K6CM-VB 型 K6CM-VBS1

注. 每1台主機組合1台感測器。
振動＆溫度感測器由感測頭與前置放大器構成。
包裝隨附振動＆溫度感測器的簡易安裝用磁鐵。
請在決定測量場所時使用。使用磁鐵安裝時無法保證測量精度，還請注意。

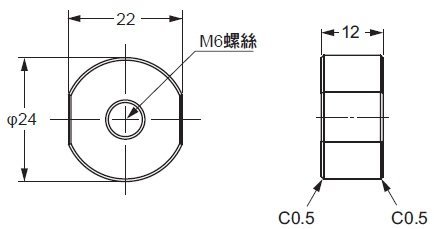

振動＆溫度感測器 黏著劑安裝用附屬品（另售）

外觀 型號
3686_lu_17_1 K6CM-VBSAT1

K6CM-IS

本體

監控類型 電源電壓 型號
絕緣阻抗型 AC100-240V K6CM-ISMA-EIP
AC/DC24V K6CM-ISMD-EIP

ZCT （IRT）（另售）

額定電壓 貫穿孔徑
（mm）		 適用型號 型號
AC200～480V φ52 K6CM-IS K6CM-ISZBI52

注. 每1台主機組合1台感測器。
ZCT （IRT）為Zero Current Transformer （Insulation Resistance Transformer）的縮寫。
ZCT （IRT）附有連接用電纜。

EtherNet/IP通訊電纜推薦品

使用類別5以上的STP電纜（屏蔽雙絞線）。

附接頭電纜

產品名稱 廠商 電纜長度
（m）		 型號
尺寸、線心數（對數）：
AWG26 × 4P
電纜被覆材質：
LSZH ＊2		 兩側接頭電纜（RJ45／RJ45）
RJ45接頭小型 ＊1
電纜顏色：黃色 ＊3
3686_lu_3_1		 OMRON
Corporation		 0.3 XS6W-6LSZH8SS30CM-Y
0.5 XS6W-6LSZH8SS50CM-Y
1 XS6W-6LSZH8SS100CM-Y
2 XS6W-6LSZH8SS200CM-Y
3 XS6W-6LSZH8SS300CM-Y
5 XS6W-6LSZH8SS500CM-Y
尺寸、線芯數（對數）：
AWG22 × 2P		 兩側接頭電纜（RJ45／RJ45）
RJ45接頭堅固型＊1
電纜顏色：淺藍色
3686_lu_3_2		 OMRON
Corporation		 0.3 XS5W-T421-AMD-K
0.5 XS5W-T421-BMD-K
1 XS5W-T421-CMD-K
2 XS5W-T421-DMD-K
5 XS5W-T421-GMD-K
10 XS5W-T421-JMD-K

＊1. 小型的電纜長度備有0.2、0.3、0.5、1、1.5、2、3、5、7.5、10、15、20m。
堅固型的電纜長度備有0.3、0.5、1、2、3、5、10、15m。
詳細內容請參閱「產業用乙太網路接頭型錄」（型錄編號：CDJC–006）。
＊2. 為控制盤內配線用的Low Smoke Zero Halogen電纜。
＊3. 電纜顏色另有綠色及藍色。綠色的型號結尾為「-G」，藍色則為「-B」。

電纜／接頭

配件名稱 廠商 型號
電纜 Hitachi Metals, Ltd. NETSTAR-C5E SA 0.5 × 4P *
RJ45接頭 Panduit Corporation MPS588-C *

＊本電纜及接頭建議使用上述組合。

產業用交換式集線器（建議產品）

產品名稱 形狀 功能 連接埠數 型號
產業用交換式集線器 3686_lu_5_1

優先權控制 （QoS）：EtherNet/IP的控制資料優先

10/100BASE-TX、 Auto-Negotiation

 5 W4S1-05D

K6CM-CI

本體

額定

電源 電源電壓 K6CM-□□MA：AC100–240V 50/60Hz
K6CM-□□MD：AC24V 50/60Hz、DC24V
容許電壓變動範圍 電源電壓的85～110%
電源頻率變動範圍 45～65 Hz
消耗電力 AC24V/DC24V：3.2VA以下/1.7W以下
AC100-240V：6.1VA以下 ＊1
輸入 電流、電流綜合診斷
（CT）		 額定輸入電流 5A、25A、100A、200A、400A、600A
適用馬達種類 三相感應馬達（額定電壓AC480V）＊2
輸出 輸出型態 電晶體輸出
輸出點數 3點
輸出額定 額定電壓：DC24V
最大電流：DC50mA
使用環境溫度 -10～+55℃（不可結冰結露）
保存溫度 -20～+65℃（不可結冰結露）
使用環境濕度 25～85％RH（不可結露）
保存環境濕度 25～85％RH（不可結露）
外殼塗裝顏色 黑
外殼材質 PC UL94-V0
高度 2,000m以下
適合線種 絞線/單線/套管端子
適合剖面積 0.25～11.5 mm2 (AWG24～116)
電線插入力道 8 N以下 (AWG20)
螺絲起子壓入力 15 N以下
電線剝除 8 mm
建議的一字螺絲起子 OMRON製：XW4Z-00B
電流容量 10A（每1極）
插拔次數 50 次
重量 約 200 g
安裝 DIN鋁軌安裝
螺絲安裝

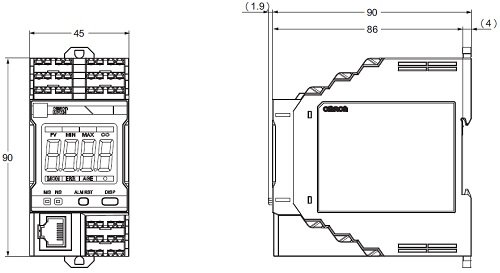

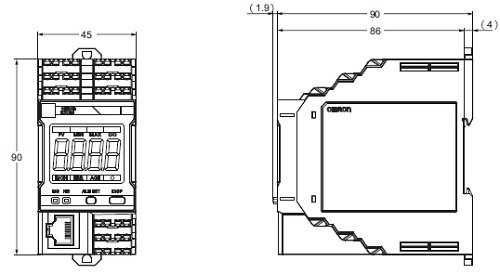

外觀尺寸 45 (W) × 90 (H) × 90 (D) mm
設定方式 透過EtherNet/IP從專用軟體進行通訊設定
其他功能 顯示值選擇、自我診斷異常輸出、設定值初始化、運轉累計
附屬品 使用說明書、CD-ROM （Motor condition monitoring Tool）

＊1. K6CM-CI2M的數值。K6CM-CIM在AC24/DC24V為3.1VA以下/1.6W以下，AC100-240V為6.0VA。
＊2. 不支援三相感應馬達以外馬達（同期馬達/單相馬達/伺服馬達/步進馬達）。

性能

測量範圍 電流
額定值 5A： 1.00～5.00A
額定值 25A： 5.0～25.0A
額定值 100A： 20.0～100.0A
額定值 200A： 40.0～200.0A
額定值 400A： 80.0～400.0A
額定值 600A： 120.0～600.0A
額定頻率： 20～80Hz
劣化度 / 劣化度1、劣化度2：0～999
建議頻率： 20～80Hz ＊1
測量絕對精度 電流 ±1.0％FS±1digit （at 10～30℃，不含CT誤差）＊2
取樣週期 劣化度 / 劣化度1、劣化度2、電流：5s
平均移動次數 1、2、4、8、16、32次
外部觸發 外部接點輸入規格 短路：殘留電壓1.5V以下
開路：漏電流0.1mA以下
短路時電流 約7mA
電晶體輸出 接點構成：NPN開路集極
額定電壓：DC24V （最大電壓：DC26.4V）
最大電流：DC50mA
警報 可輸出參數 劣化度 / 劣化度1、劣化度2，電流
表示方法 電晶體輸出、警報條
設定值 電流
額定值 5A： 00.00～99.99A
額定值 25A： 25A/100A/200A/400A/600A： 0.0～999.9A
劣化度 / 劣化度1、劣化度2：０～9999
磁滯 設定值的10％幅度
復歸方式 手動復歸／自動復歸（切換）
※手動復歸方法：按下ALMRST按鈕
LCD顯示 7段數位顯示與單一發光顯示
文字高度14mm
對應規格 適用規格 EN61010-2-030
安裝環境：污染度2、過電壓類別II、測量類別Ⅱ
EMC EN61326-1 （EMI：ClassA EMS：Industrial Location）
電流±10％F.S.
安全規格 UL61010-2-030 （LISTING） 過電壓分類Ⅱ
韓國無線電波法（法律第10564號）
RCM
EAC
絕緣阻抗 20MΩ以上
所有外部端子與外殼之間
所有電源端子與所有其他端子之間
所有感測器連接端子與所有觸發輸入端子＋輸出端子＋EtherNet/IP連接埠之間
耐電壓 2,000VAC 1分鐘
所有外部端子與外殼之間
所有電源端子與所有其他端子之間
所有感測器連接端子與所有觸發輸入端子＋輸出端子＋EtherNet/IP連接埠之間
耐振動 振動頻率10～55Hz 單振幅0.35mm X、Y、Z各方向 5min×10
耐衝擊 100m/s2 3軸6方向 3次
保護構造 IP20
LED顯示 警報條 紅／黃／綠
MS、NS ＊3 紅／綠
乙太網路通訊 ＊4 連接埠數 1
實體層 乙太網路：RJ45接頭
類型 100BASE-TX
傳送距離（最大電纜長度） 100m （集線器與節點之間）
拓樸 星狀
通訊協定 EtherNet/IP
Modbus TCP ＊6

＊1. 若使用高於80Hz的頻率，馬達的劣化趨勢將難以發現。
＊2. CT的頻率特性請參閱21 頁的技術資料。
＊3. MS：產品狀態顯示，NS：網路狀態顯示
＊4. 2019年4月30日前生產的產品，當使用標籤數據連結 (Tag Data Link)，連同已設定群播通訊的節點一起建構網路系統時，
可能會逾時。為避免群播封包傳送至本產品，請使用交換器的群播過濾功能。

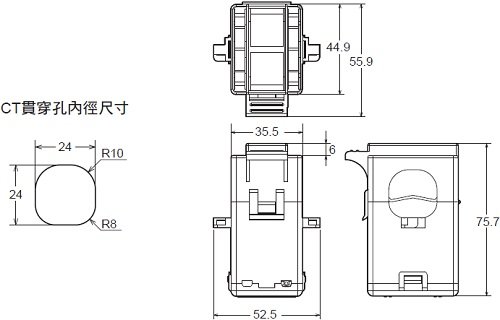

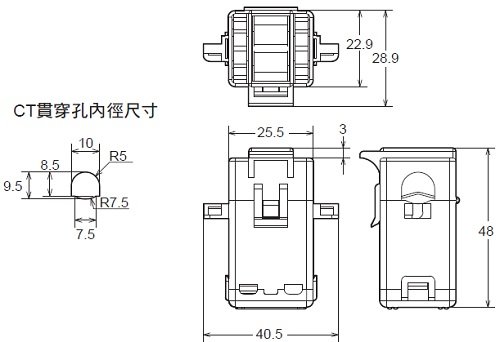

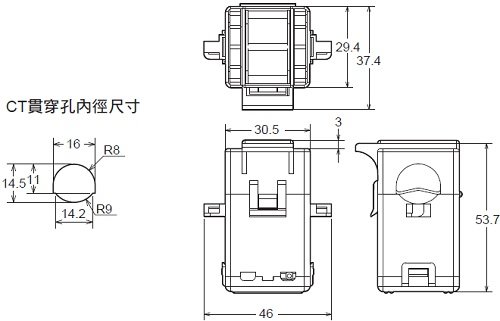

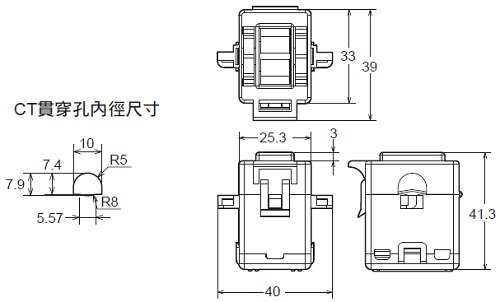

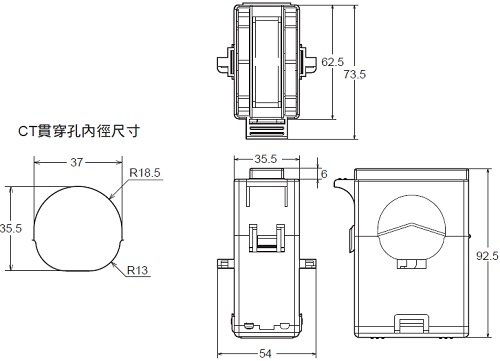

CT

額定/性能

型號 K6CM-
CICB005		 K6CM-
CICB025		 K6CM-
CICB100		 K6CM-
CICB200		 K6CM-
CICB400		 K6CM-
CICB600
構造 室內分離型
一次側額定電流 5 A 25 A 100 A 200 A 400 A 600 A
測量範圍＊1 1 ～5A 5 ～ 25 A 20 ～ 100 A 40 ～ 200 A 80 ～ 400 A 120 ～ 600 A
額定電壓 AC480V
二次側額定電流 專用電流
二次線圈 3000轉 6000轉 9000轉
絕緣阻抗 輸出端子與外殼之間：50MΩ以上
耐電壓 輸出端子與外殼之間：2000V AC 1分鐘
保護元件 7.5 V 夾鉗元件
容許裝卸次數 100次
可安裝的電線直徑＊2 Φ7.9mm以下 Φ9.5mm以下 Φ14.5mm以下 Φ24.0mm以下 Φ35.5mm以下
使用溫濕度範圍 -20～+60℃ 25～85％RH （不可結冰結露）
保存溫濕度範圍 -30～+65℃ 25～85％RH （不可結冰結露）

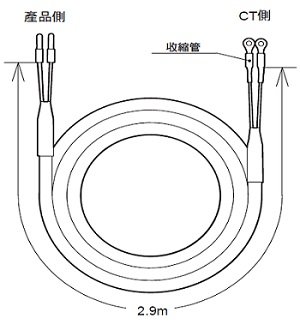

附屬電纜長度 2.9m （附屬電纜）
附屬電纜
端子		 本體側 套管端子
CT 側 圓形端子
保護構造 IP20

＊1. 請選用適用馬達的電流值落於測量範圍內的CT。電流值的計算請參閱21頁的技術資料。
＊2. 使用平型電線時，請參閱19頁的「外觀尺寸」選擇適用該CT的電線。

K6CM-VB

本體

額定

電源 電源電壓 K6CM-□□MA：AC100–240V 50/60Hz
K6CM-□□MD：AC24V 50/60Hz、DC24V
容許電壓變動範圍 電源電壓的85～110%
電源頻率變動範圍 45～65Hz
消耗電力 AC24V/DC24V：3.8VA以下/2.1W以下
AC100-240V：7.1VA以下
輸入 振動
（振動感測器）		 檢測頻率 10Hz～10kHz
使用最大加速度 10 G
適用馬達種類 電晶體輸出
輸出 輸出型態 電晶體輸出
輸出點數 3點
輸出額定 額定電壓：DC24V
最大電流：DC50mA
使用環境溫度 -10～+55℃ （不可結冰結露）
保存溫度 -20～+65℃ （不可結冰結露）
使用環境濕度 25～85％RH （不可結露）
保存環境濕度 25～85％RH （不可結露）
外殼塗裝顏色 黑
外殼材質 PC UL94-V0
高度 2,000m以下
適合線種 絞線/單線/套管端子
適合剖面積 0.25 ～1.5 mm2 (AWG24～16)
電線插入力道 8N以下（AWG20）
螺絲起子壓入力 15N以下
電線剝除 8 mm
建議的一字螺絲起子 OMRON製：XW4Z-00B
電流容量 10A （每1極）
插拔次數 50次
重量 約200g
安裝 DIN鋁軌安裝
螺絲安裝

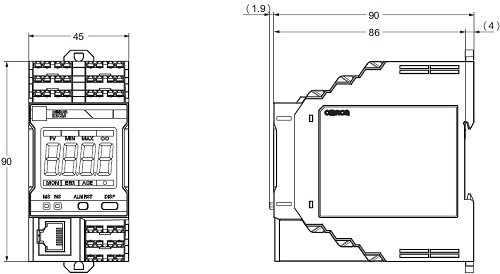

外觀尺寸 45 (W) × 90 (H) × 90 (D) mm
設定方式 透過EtherNet/IP從專用軟體進行通訊設定
其他功能 顯示值選擇、自我診斷異常輸出、設定值初始化、運轉累計
附屬品 使用說明書、CD-ROM （Motor condition monitoring Tool）

＊不支援三相感應馬達以外馬達（同期馬達/單相馬達/伺服馬達/步進馬達）。

性能

測量範圍 加速度：0.05～9.99G、速度：0.90～45.00mm/s、
馬達溫度：0～80℃，溫差：0～80℃
測量絕對精度 加速度 ±3dB±2digit （at 25℃）
溫度 馬達溫度：±3℃±2digit （±6°F±2digit）＊1
溫差：±6℃±2digit （±12°F±2digit）＊1
取樣週期 加速度：50ms，速度：0.5s，溫度：0.5s
平均移動次數 1、2、4、8、16、32次
外部觸發 外部接點輸入規格 短路：殘留電壓1.5V以下
開路：漏電流0.1mA以下
短路時電流 約7mA
電晶體輸出 接點構成：NPN開路集極
額定電壓：DC24V （最大電壓：DC26.4V）
最大電流：DC50mA
警報 可輸出參數 加速度、速度、馬達溫度、溫差
表示方法 電晶體輸出、警報條
設定值 加速度：0.00～99.99G、速度：0.00～99.99mm/s、
馬達溫度：0～9999deg、溫差：0～9999deg
磁滯 設定值的10％幅度
復歸方式 手動復歸／自動復歸（切換）
※手動復歸方法：按下ALMRST按鈕
LCD 顯示 7段數位顯示與單一發光顯示
文字高度14mm
對應規格 適用規格 EN61010-2-030
安裝環境：污染度2、過電壓類別II、測量類別Ⅱ
EMC EN61326-1 （EMI：ClassA EMS：Industrial Location）
加速度±0.1G、速度 ±2.25mm/s、溫度±6℃
安全規格 UL61010-2-030 （列名認證）
韓國無線電波法（法律第10564號）
RCM
EAC
絕緣阻抗 20MΩ以上
所有外部端子與外殼之間
所有電源端子與所有其他端子之間
所有感測器連接端子與所有觸發輸入端子＋輸出端子＋EtherNet/IP連接埠之間
耐電壓 2,000VAC 1分鐘
所有外部端子與外殼之間
所有電源端子與所有其他端子之間
所有感測器連接端子與所有觸發輸入端子＋輸出端子＋EtherNet/IP連接埠之間
耐振動 振動頻率10～55Hz 單振幅0.35mm X、Y、Z各方向 5min×10
耐衝擊 100m/s2 3軸6方向 3次
保護構造 IP20
LED顯示 警報條 紅／黃／綠
MS、NS ＊2 紅／綠
乙太網路通訊 ＊3 連接埠數 1
實體層 乙太網路：RJ45接頭
類型 100BASE-TX
傳送距離（最大電纜長度） 100m （集線器與節點之間）
拓樸 星狀
通訊協定 EtherNet/IP
Modbus TCP ＊4

＊1. 使用黏著劑安裝用附屬品時除外。
＊2. MS：產品狀態顯示，NS：網路狀態顯示
＊3. 2019年4月30日前生產的產品，當使用標籤數據連結 (Tag Data Link)，連同已設定群播通訊的節點一起建構網路系統時，
可能會逾時。為避免群播封包傳送至本產品，請使用交換器的群播過濾功能。
＊4. 在EIP CPU版本1.2以上時才能使用。

輸入部

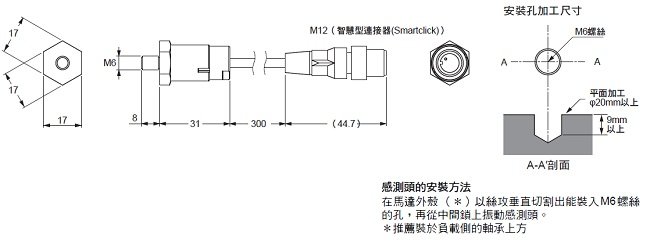

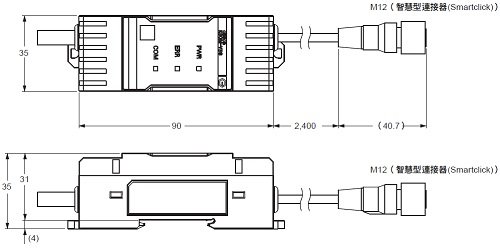

振動＆溫度感測器

額定

型號 K6CM-VBS1
電源電壓 由K6CM-VB供給
感測頭 最大加速度 10 G
使用環境溫度 前置放大器：-10～+55℃ （不可結冰結露）
感測頭：-10～+80℃ （不可結冰結露）
保存溫度 前置放大器：-20～+65℃ （不可結冰結露）
感測頭：-20～+90℃ （不可結冰結露）
使用環境濕度 25～85％RH （不可結露）
保存環境濕度 25～85％RH （不可結露）
高度 2,000m以下
外殼塗裝顏色 前置放大器：黑色
感測頭：銀色
外殼材質 前置放大器：PC UL94-V0
感測頭：ADC12/ZDC2 （螺絲部分為S45C）
重量 前置放大器：約210g （含電纜）
感測頭：約40g （含電纜）
安裝 前置放大器：DIN鋁軌安裝、螺絲安裝
感測頭：螺絲安裝
前置放大器與感測頭之間：連接器連接（智慧型連接器(Smartclick)）
配線長度 前置放大器與感測頭之間：2.6m＋0.3m （不可延長）
前置放大器與本體之間：1m 最長可延長至100m ＊

＊若要延長前置放大器側，延長電纜請使用AWG24～16的屏蔽雙絞線。

性能

型號 K6CM-VBS1
測量範圍 記載於本體性能
對應規格 適用規格 EN 61010-2-030
安裝環境：污染度2、過電壓類別II、測量類別Ⅱ
EMC EN 61326-1 （EMI：ClassA EMS：Industrial Location）
安全規格 UL 61010-2-030 （列名認證）
RCM
EAC
絕緣阻抗 20MΩ以上
耐電壓 500VAC 1分鐘
耐振動 前置放大器 振動頻率10～55Hz 單振幅0.35mm X、Y、Z各方向 5min×10
感測頭 振動頻率10～55Hz 單振幅0.35mm X、Y、Z各方向 5min×10
耐衝擊 前置放大器 100m/s2 3軸6方向3次
感測頭 100m/s2 3軸6方向3次
保護構造 前置放大器 IP20 （感測器側的電纜除外）
感測頭 依據IP67G標準
LED顯示 前置放大器 PWR：綠，ERR：紅，COM：橙

K6CM-IS

本體

額定

電源 電源電壓 K6CM-□□MA：AC100–240V 50/60Hz
K6CM-□□MD：AC24V 50/60Hz、DC24V
容許電壓變動範圍 電源電壓的85～110%
電源頻率變動範圍 45～65Hz
消耗電力 AC24V/DC24V：3.7VA以下/2.0W以下
AC100-240V：6.2VA以下
輸入 絕緣阻抗
（ZCT （IRT））		 額定輸入電壓 （線間） AC200V～AC480V、50Hz/60Hz
額定通路電流 AC300A
適用馬達種類 三相感應馬達（額定電壓480V以下） ＊
輸出 輸出型態 電晶體輸出
輸出點數 3點
輸出額定 額定電壓：DC24V
最大電流：DC50mA
使用環境溫度 -10～+55℃ （不可結冰結露）
保存溫度 -20～+65℃ （不可結冰結露）
使用環境濕度 25～85％RH （不可結露）
保存環境濕度 25～85％RH （不可結露）
外殼塗裝顏色 黑
外殼材質 PC UL94-V0
高度 2,000m以下
適合線種 絞線/單線/套管端子
適合剖面積 0.25～1.5mm2 （AWG24～16）
電線插入力道 8N以下（AWG20）
螺絲起子壓入力 15N以下
電線剝除 8 mm
建議的一字螺絲起子 OMRON製：XW4Z-00B型
電流容量 10A （每1極）
插拔次數 50次
重量 約200g
安裝 DIN鋁軌安裝
螺絲安裝
外觀尺寸 45 (W) × 90 (H) × 90 (D) mm
設定方式 透過EtherNet/IP從專用軟體進行通訊設定
其他功能 顯示值選擇、自我診斷異常輸出、設定值初始化、運轉累計
附屬品 使用說明書、CD-ROM （Motor condition monitoring Tool）

＊不支援三相感應馬達以外馬達（同期馬達/單相馬達/伺服馬達/步進馬達）。

性能

測量範圍 絕緣阻抗：0.000M～1.000MΩ，
漏電電流：0.0mA～200.0mA
測量絕對精度 絕緣阻抗 ±35％rdg±2digit （絕緣阻抗 0.2MΩ以下時），使用200V/7.5kW以下的馬達時 ＊1
±35％rdg±2digit （絕緣阻抗 0.4MΩ以下時），使用400V/7.5kW以下的馬達時 ＊1
取樣週期 普通模式：10s，變頻器特殊測量模式：60s
平均移動次數 1、2、4、8、16、32次
外部觸發＊2 外部接點輸入規格 短路：殘留電壓1.5V以下
開路：漏電流0.1mA以下
短路時電流 約7mA
電晶體輸出 接點構成：NPN開路集極
額定電壓：DC24V （最大電壓：DC26.4V）
最大電流：DC50mA
警報 可輸出參數 絕緣阻抗
表示方法 電晶體輸出、警報條
設定值 絕緣阻抗：0.000M～9.999MΩ
磁滯 設定值的10％幅度
復歸方式 手動復歸／自動復歸（切換）
?手動復歸方法：按下ALMRST按鈕
LCD顯示 7段數位顯示與單一發光顯示
文字高度14mm
對應規格 適用規格 EN61010-2-030
安裝環境：污染度2、過電壓類別II、測量類別Ⅱ
EMC EN61326-1 （EMI：ClassA EMS：Industrial Location）
絕緣阻抗±35％rdg
安全規格 UL61010-2-030 （列名認證）
韓國無線電波法（法律第10564號）
RCM
EAC
絕緣阻抗 20MΩ以上
所有外部端子與外殼之間
所有電源端子與所有其他端子之間
所有感測器連接端子與所有觸發輸入端子＋輸出端子＋EtherNet/IP連接埠之間
耐電壓 2,000VAC 1分鐘
所有外部端子與外殼之間
所有電源端子與所有其他端子之間
所有感測器連接端子與所有觸發輸入端子＋輸出端子＋EtherNet/IP連接埠之間
耐振動 振動頻率10～55Hz 單振幅0.35mm X、Y、Z各方向 5min×10
耐衝擊 100m/s2 3軸6方向 3次
保護構造 IP20
LED顯示 警報條 紅／黃／綠
MS、NS ＊3 紅／綠
乙太網路通訊 ＊4 連接埠數 1
實體層 乙太網路：RJ45接頭
類型 100BASE-TX
傳送距離（最大電纜長度） 100m （集線器與節點之間）
拓樸 星狀
通訊協定 EtherNet/IP
Modbus TCP *5

＊1. 詳細內容請參閱47 頁的技術資料。
＊2. 絕緣阻抗型在EIP CPU版本1.1以上時才能使用外部觸發功能。
＊3. MS：產品狀態顯示，NS：網路狀態顯示
＊4. 2019年4月30日前生產的產品，當使用標籤數據連結 (Tag Data Link)，連同已設定群播通訊的節點一起建構網路系統時，
可能會逾時。為避免群播封包傳送至本產品，請使用交換器的群播過濾功能。
＊5. 在EIP CPU版本1.2以上時才能使用。

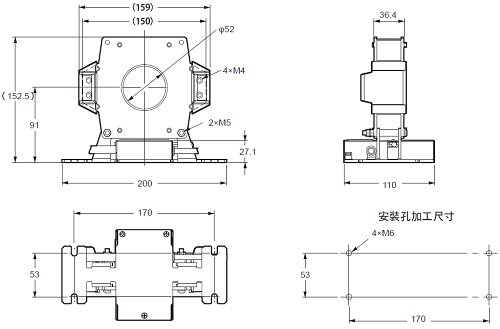

ZCT (IRT)

額定/性能

型號 K6CM-ISZBI52
構造 室內分離型
額定通路電流 300 A
貫穿孔徑 φ52mm
額定電壓 AC200-480V 50Hz/60Hz 三相
測量範圍 記載於本體性能
測量精度 記載於本體性能
電壓輸入端子 3端子導線，長度1m （附屬電纜）
輸出端子 4端子導線，長度1m （附屬電纜）可配線長度 100m以下 ＊
對應規格 適用規格 EN 61010-2-030
安裝環境：污染度2、過電壓類別II、測量類別Ⅱ
EMC EN 61326-1 (EMI: Class A EMS: Industrial Location)
安全規格 UL 61010-2-030 （認證）＋CSA C22.2 No. 61010-2-030
RCM
EAC
絕緣阻抗 安裝金具與2次線圈之間：100MΩ以上
耐電壓 安裝金具與2次線圈之間：2000V AC 1分鐘
使用環境溫度 -10～+55℃ （不可結冰結露）
使用環境濕度 25～85％RH （不可結露）
重量 約2.3kg （含電纜）
保護構造 IP20

＊若要延長前置放大器側，延長電纜請使用AWG24～16的屏蔽雙絞線。

Motor condition monitoring Tool （本體隨附軟體）

動作環境

要件 規格
支援OS Windows7、Windows8.1、Windows10 （32bit/64bit）（日／英）
.NET .NET Framework 4及.NET Framework 3.5
CPU 1GHz以上、32bit或64bit處理器
記憶體 1GB以上，或2GB以上（64bit時）
HDD 16GB以上，或20GB以上（64bit時）的可用容量
其他 本軟體以CD-ROM的形式提供，因此需具備CD-ROM的讀取裝置。
收集資料時需有LAN I/F。

機能／規格

（其他詳細內容請參閱各產品型錄進行確認。）

項目 規格
專案 可建立的檔案數量 無限制
Log檔 CSV資料格式
監控週期 5秒～366日
1個專案中
可登錄的數量		 馬達（裝置群）數量 10個
每個馬達（裝置群）的裝置數量 3個 ＊1
圖表顯示 圖表種類 折線
顯示期間 ＊2 1小時、1天、1個月、1年

＊1. 每1個馬達可分別設定為振動＆溫度型、絕緣阻抗型及電流綜合診斷型。
＊2. 專用軟體版本Ver.1.2.0.0以前，圖表顯示期間以分頁（1小時、1天、3個月、6個月、1年、2年、5年、10年、20年）進行選擇。
專用軟體版本Ver.1.2.0.0以後，追加時間軸移動功能，可將圖表於時間軸方向移動。

（單位：mm）

K6CM-CI

本體

K6CM-CI型

K6CM 外觀尺寸 3

CT

K6CM-CICB005

K6CM 外觀尺寸 5

K6CM-CICB025

K6CM 外觀尺寸 6

K6CM-CICB100

K6CM 外觀尺寸 7

K6CM-CICB200

K6CM 外觀尺寸 8

K6CM-CICB400
K6CM-CICB600

K6CM 外觀尺寸 9

CT附屬電纜

K6CM 外觀尺寸 10

出貨時CT附屬電纜已與CT連接。

K6CM-VB

本體

K6CM-VB

K6CM 外觀尺寸 13

振動＆溫度感測器

K6CM-VBS1

前置放大器

K6CM 外觀尺寸 16

感測頭

K6CM 外觀尺寸 17

K6CM-VBSAT1

黏著劑安裝用附屬品
黏著劑安裝用附屬品是供無法以絲攻於馬達上切割時使用。

K6CM 外觀尺寸 19

材質：SUS430

感測頭的安裝方法
在馬達的外殼（＊）上製作φ25mm以上的平面。
在完成的平面上以黏著劑黏貼附屬品。
將感測頭鎖在附屬品上。
＊推薦裝於負載側的軸承上方

K6CM-IS

本體

K6CM-IS

K6CM 外觀尺寸 22

ZCT (IRT)

室內分離型
K6CM-ISZBI52

K6CM 外觀尺寸 24

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱 型錄編號
[容量]		 更新日期
K6CM 型錄 SGTE-660-TW5
[9406KB] 		2022年9月5日
20220905
 K6CM 型錄
K6CM 應用事例 SGTE-722C-TW5
[3724KB] 		2022年1月6日
20220106
 K6CM 應用事例
預測性維護解決方案 -
[1856KB] 		2022年1月6日
20220106
 預測性維護解決方案
碳中和 維護革新解決方案 SAMC-043
[2423KB]
碳中和 維護革新解決方案

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name Catalog Number
[size]		 Last Update
K6CM Data Sheet (Including K6CM-CIM to be discontinued in March, 2021.) N218-E1-08
[4372KB] 		May 07, 2020
20200507
 K6CM Data Sheet (Including K6CM-CIM to be discontinued in March, 2021.)
K6CM series Catalog N220-E1-07
[4995KB] 		May 07, 2020
20200507
 K6CM series Catalog
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
更多案例 更多產品 TOP
